ネジ転造盤

塑性加工

ネジ転造盤

イングラマティック社

自動車部品

ネジ径：M1-M3～M20-M33

ネジ長さ：30～180

生産速度：450～80(rpm)

リニアダイスを使用してネジ転造を行うマシン。高い生産性と熱処理ブランクの転造可能な点が非常に高い評価を得ています。

テクニカルデータ

固定ダイ長さ：38～483

動作ダイ長さ：45～508

ダイ厚さ：12～62

ダイ高さ：32～182.5

特長

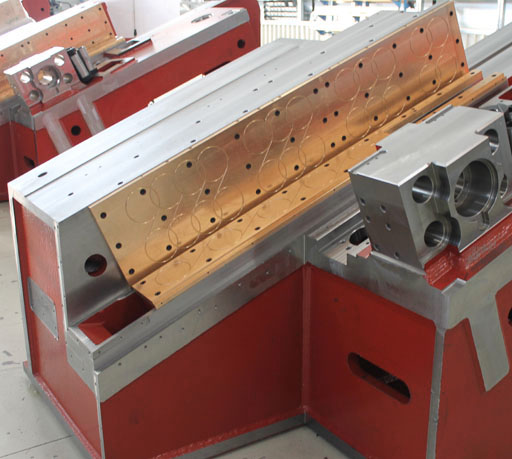

メインフレーム

他の工作機械と同様に、メインフレームの設計、材料、製造は、ねじ転造機全体の精度と信頼性を高めるために重要です。信頼性の高いメインフレームは、非常に高度なシミュレーションシステムと実験的な変形解析による長年の経験と研究から生み出されます。 INGRAMATIC社のフレームは、機械加工前に熱応力除去を行った電気溶接鋼で作られています。RP32までのマシンでは、フレームはパーライト球状鋳鉄製の鋳造モノブロックであり、高速生産によって発生する振動の良好な減衰を保証しています。フレームは、それを支えるプラットフォームに固定されており、クーラントの回収タンクとして機能します。構造的な観点からは、作業環境を汚染することなく、技術流体を最適に管理できる非常に剛性の高いシステムとなっています。新デザインのフレームは、FEMソフトウェアを使用して、熱処理された部品や特殊なプロファイルのねじ転造によって生じる応力を特定し、対策することで最適化されています。

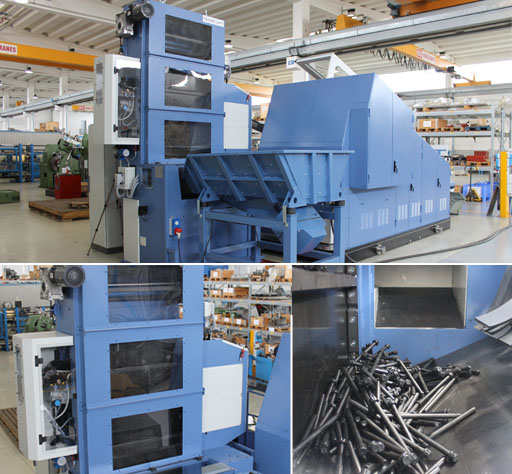

縦型フィーダー

効率的な生産を保証するために、ねじ転造盤は、ねじ切りされる部品の種類に応じて特別に設計された供給ユニットを装備する必要があります。縦型供給装置は、様々な長さを持つ頑丈なネジ、ボルト、特殊部品、または高い積載高を持つ大型ネジ転造盤に使用できます。

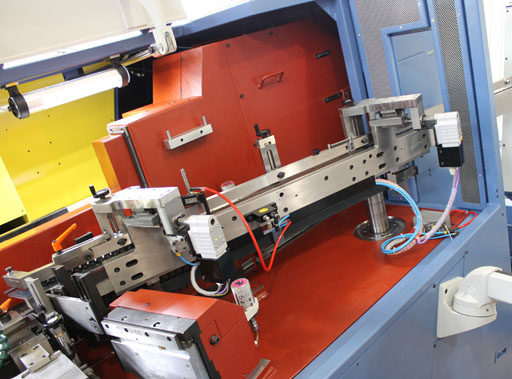

モーターライズドガイド

フィードガイドは、フィーダーからブランクを受け取り、完全に位置合わせされた状態でフィードユニットへ、そしてロールツーリングへ移送します。この種の部品は、調整が容易で、安定性があり、摩耗や損傷に強いものでなければなりません。INGRAMATIC社のガイドは、耐久性と寿命の向上を保証するため、フィードエリアには特殊な硬化鋼が使用されています。ガイドは上部で互いに接続されており、高さ調整範囲が広いため、非常に長い部品も簡単に搭載できます。ガイドの高さ調節は電動で行われ、オプションで部品の高さ位置を記憶させ、必要なときに素早く繰り返すことができます。また、モーター駆動により、ガイドとバイブレーションフィーダーの位置を自動的に合わせることも可能です。大型機では、モーター駆動のガイドの幅をプリセットで調整することも可能です。

動画

https://www.youtube.com/watch?v=3OKvh7Lls-k

メーカー情報

イングラマティック社（Ingramatic）

イタリア
